Диагностический прибор Mitsubishi Electric CMS-MNG-E

Диагностическое устройство CMS-MNG-E имеет 2 встроенных интерфейса для взаимодействия с вашим компьютером: RS-232C и USB. Компьютер должен иметь специализированную диагностическую программу Mitsubishi Electric «инструмент обслуживания». Программный и аппаратный комплекс выполняет диагностические функции и используется для регулировки и управления устройствами PAC-YG60MCA, PAC-YG63MCA і PACYG66DCA.

В новой программе диагностики инструмента обслуживания, версия Mitsubishi Electric Corporation из 5,30, производимой Mitsubishi Electric Corporation может быть представлена ​​в виде списка, таблицы, а также анимированных гидравлических цепей.

Анимация реализуется с высоким реализмом, поэтому она несет дополнительную семантическую нагрузку. Цвет линии указывает на давление в той или иной части контура, и анимация иллюстрирует направление движения хладагента. Его можно использовать для определения, какие цепочки движется хладагент, а какие глухие в этом режиме, какие элементы должны быть падением температуры. Например, если соленоид закрыт или фреон блокирует контрольный клапан, анимация указывает, что в этом кругу нет хладагента.

Новая функция применима к современным мультизональным VRF-систем серии G7 Next Stage, а также к двум предыдущим поколениям: G5 (YJM) и серии G6 (YLM).

Диагностика системы прибором CMS-MNG-E

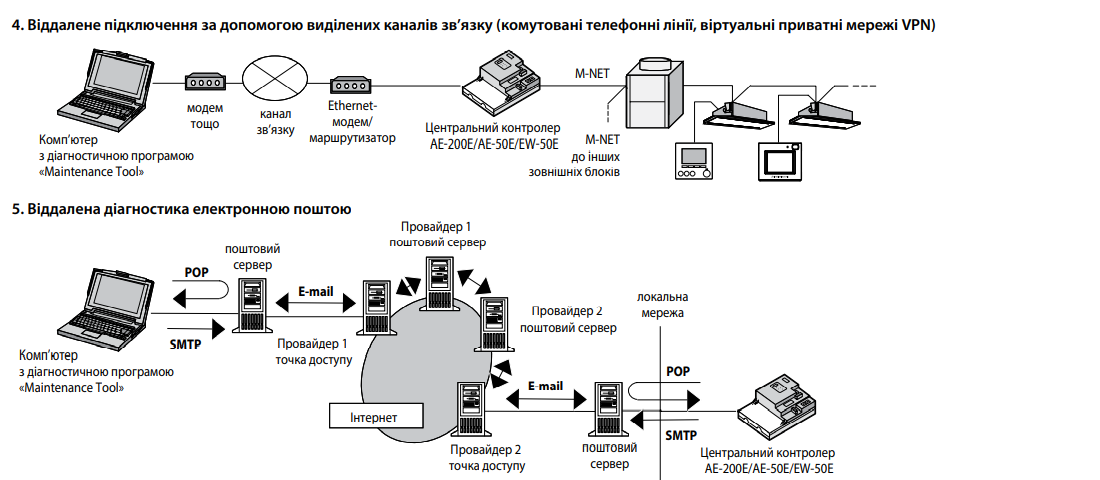

Диагностика климатического и вентиляционного оборудования Mitsubishi Electric Corporation может быть выполнена локально и удаленно. Для этой цели специальное диагностическое устройство CMS-MNG или центральный контроллер AE-200E/AE-50E/EW-50E с активированной лицензией «Диагностика (полная)» или «Диагностика (ограниченная)». Программное обеспечение в обоих вариантах - это программа «Maintenance Tool», которая позволяет получить все рабочие параметры системы, а также централизованно управлять системой во время обслуживания:
