Діагностичний пристрій Mitsubishi Electric CMS-MNG-E

Діагностичний прилад CMS-MNG-E має 2 вбудованих інтерфейсу для взаємодії з комп’ютером: RS-232C і USB. На комп’ютері повинна бути встановлена спеціалізована діагностична програма Mitsubishi Electric «Maintenance Tool». Програмно-апаратний комплекс виконує діагностичні функції і використовується для настройки та контролю приладів PAC-YG60MCA, PAC-YG63MCA і PACYG66DCA.

У новій діагностичній програмі Maintenance Tool версії 5.30 виробництва Mitsubishi Electric Corporation робочі параметри холодильного контуру можуть бути представлені у вигляді списку, таблиці, а також у вигляді анімованих гідравлічних схем.

Анімація реалізована з високою реалістичністю, тому несе додаткове смислове навантаження. Колір лінії позначає тиск в тій чи іншій частині контуру, а анімація ілюструє напрям руху холодоагенту. З її допомогою можна визначити, через які ланцюга рухається холодоагент, а які є глухими в даному режимі, на яких елементах повинен бути перепад температур. Наприклад, якщо закритий соленоїд, або рух фреону блокує зворотний клапан, то анімація вказує, що в даному колі руху холодоагенту немає.

Нова функція застосовна до сучасних мультизональними VRF-систем серії G7 Next Stage, а також до двох попередніх поколінь: серії G5 (YJM) і серії G6 (YLM).

Діагностика системи приладом CMS-MNG-E

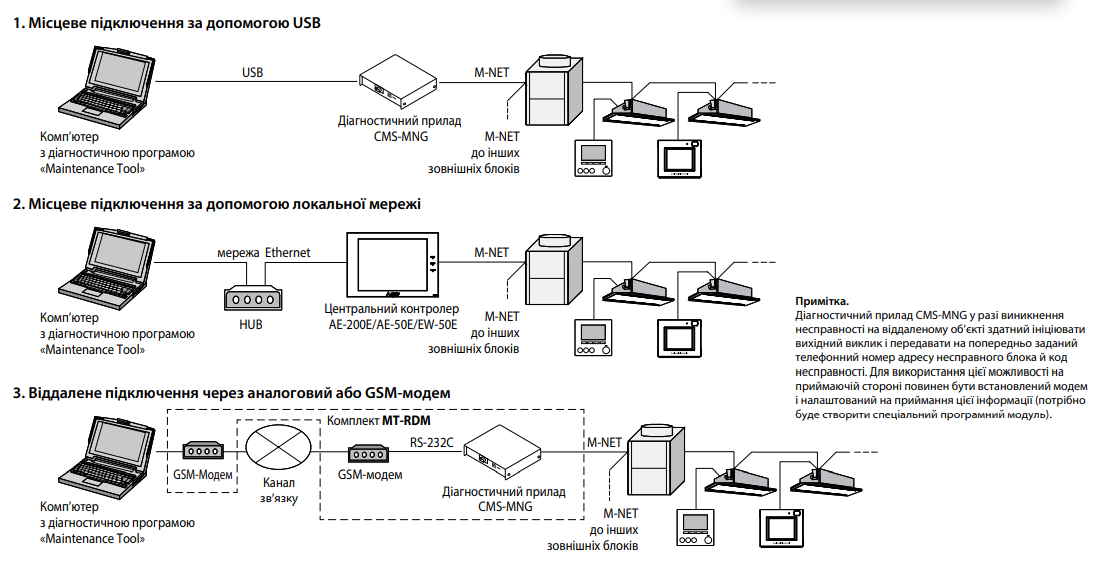

Діагностика кліматичного й вентиляційного встаткування Mitsubishi Electric Corporation може виконуватися локально й віддалено. Задля цього апаратним засобом виступає спеціальний діагностичний прилад CMS-MNG або центральний контролер AE-200E/AE-50E/EW-50E з активованою ліцензією «Діагностика (повна)» або «Діагностика (обмежена)». Програмним забезпеченням в обох варіантах виступає програма «Maintenance Tool», що дозволяє одержувати всі робочі параметри системи, а також централізовано керувати системою під час виконання сервісного обслуговування:
