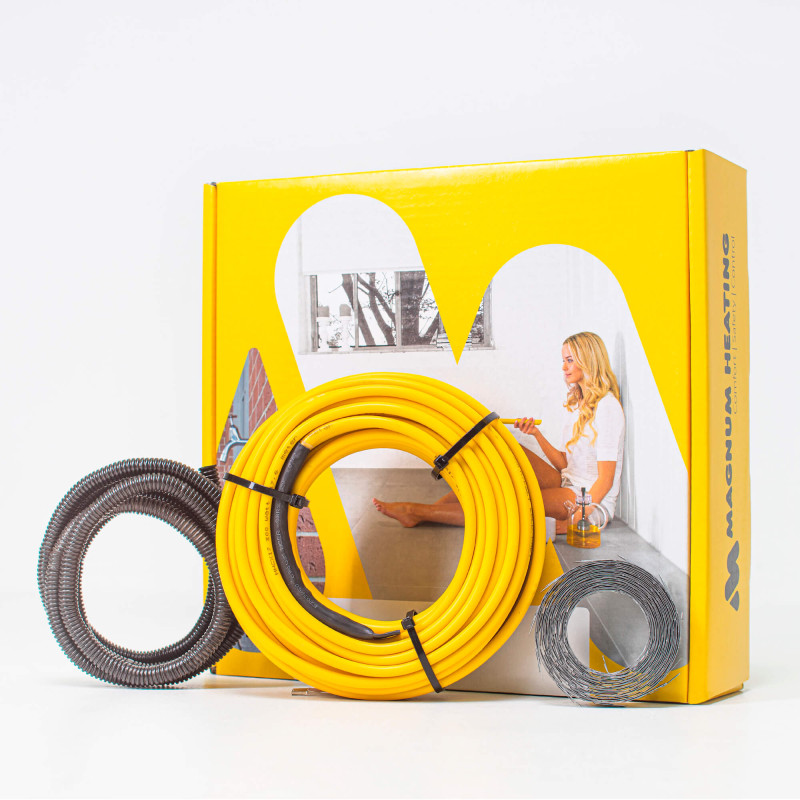

Двожильний нагрівальний кабель MAGNUM Cable C&F-2100W



  • Рейтинг:
  • Бренд:
  • Модель:
    MAGNUM Cable CF-2100W
  • Артикул:
    1567
  • Потужність, Вт:
    2100
  • Потужність, Вт/м.п.:
    17
  • Рекомендована висота стяжки, см:
    3 - 5
  • Мінімальний діаметр вигину, см:
    7
  • Допустима похибка опору елемента, %:
    від 5 до 10
  • Призначення підлоги:
    у стяжку
  • Показати всі характеристики

Нагрівальний кабель в стяжку

Кабель Magnum Heating використовується в системі теплої підлоги, як джерело тепла для приміщень різного призначення та підтримання комфортного температурного режиму.

Виріб зигзагоподібно укладається в цементну стяжку підлоги, товщина якої повинна бути не менша ніж 3-5 см.

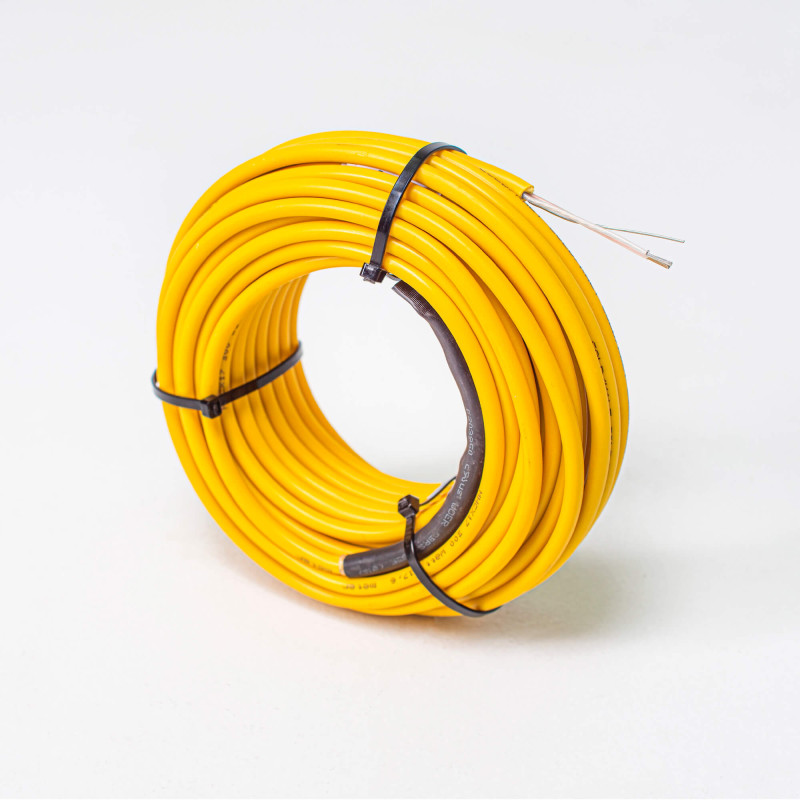

Кабель двожильний, тип нагрівальний, з діаметром 7 мм, має тепловіддачу 17 Вт/м погонний, випускається довжиною від 17,6 до 194,1 м.

Часто використовується для монтажу в підлогу в тих приміщеннях, які мають нестандартні геометричні рішення.

Щоб змінити рівень продуктивності, регулюють крок кабелю при його монтажі.

Продукт являється інноваційним у своїй категорії кабелів: в його конструкції відсутня з′єднувальна муфта. Унікальне рішення дозволило інженерам створити виріб з більш тривалим терміном служби та підвищеним рівнем безпеки. Також він має цільну ізоляційну оболонку, алюмінієвий екран та мідний дріт заземлення. Завдяки таким параметрам, обладнання укладається в приміщеннях з підвищеним рівнем вологи (душові та ванні кімнати, навколо басейнів та т. і.).

Кабелі Magnum Heating  виготовляють відповідно до європейських стандартів VDE. Офіційна гарантія експлуатації – 20 років.

Поради по укладанню системи теплої підлоги з нагрівальним кабелем

Під зовнішньою ізоляцією нагрівальний кабель має два окремих проводи. Перший є нагрівальним (резистивним), другий – холодним (зворотнім).Контакти для підключення розміщені з однієї сторони робочої секції.

Важливо! Монтажні роботи з двожильним кабелем займають менше часу та фізичних затрат, ніж укладання одножильного.

Перш ніж приступити до підключення системи теплої підлоги, необхідно перевірити опір дротів, що проводять електрику. В технічному паспорті вказується допустимі коливання в 10% в одну чи іншу сторону.

Схема укладання двожильного нагрівального кабелю

Ви не можете визначитися з вибором системи чи присутні труднощі з укладанням?

Нижче викладені номери телефонів, за допомогою яких можна отримати відповіді на всі питання.

Консультанти інтернет - магазину «КК+» надають підтримку клієнтам, допомагають зробити вибір типу системи теплої підлоги, виконають всі необхідні розрахунки та правильно оформлять покупку.

Телефонуйте за цими номерами: (068) 442-42-45 або (099) 442-42-45

Чому тепла підлога ТМ MagnumHeating знаходиться в більш дорогій ціновій категорії , ніж інші торгові марки?

На відміну від інших торгових марок, продукція Magnum Heating виробляється з високоякісних матеріалів, які мають тривалий термін служби. На кожному етапі виробництва ведеться суворий контроль, що дозволяє отримати вироби з ідеальними технічними, експлуатаційними та якісними характеристиками. Кабелі інших брендів не можуть конкурувати з рівнем якості компанії Magnum Heating, тому вони схильні до перегріву, мають зависокі витрати електроенергії. Нагрівальний кабель Magnum 17W Magnum 30W знаходиться в лінійці продукції 2 класу, що свідчить про високий рівень якості та безпеки, можливість використання в складних умовах протягом тривалого часу.

Завод ТМ Magnum Heating

Відео огляд двожильного нагрівального кабелю MAGNUM


Потужність, Вт 2100
Потужність, Вт/м.п. 17
Рекомендована висота стяжки, см 3 - 5
Мінімальний діаметр вигину, см 7
Допустима похибка опору елемента, % від 5 до 10
Максимальна робоча t °, ° C 80
Клас захисту IPX7
Номінальна напруга 230 В
Допустиме відхилення довжини (+-) 2%
Довжина, м 123.5
Площа обігріву, кв.м. 9.3-15.4
Тип монтажу В цементно-піщану стяжку
Сертифікація VDE, IEC 800, NEMKO, CE
Гарантія, років 20
КОНСТРУКЦІЯ КАБЕЛЮ
Нагріваючий елемент Двожильний провідник з постійним опором
Кабель живлення, м Мідний, довжина 3.5
Провідник заземлення Мідний одножильний і суцільний алюмінієвий екран
Ізоляція нагрівального елементу Тефлон
Виробник MAGNUM HEATING
Захисний екран Суцільна алюмінієва оболонка із заземленням
Зовнішня оболонка Суцільнолита ПВХ (PVC)
Тип з'єднання нагрівального кабелю і кабелю живлення Безмуфтове з'єднання
Товщина кабелю, мм 7
Крок укладання кабелю, см від 7.5 до 12.5
Країна виробник товару Нідерланди
Країна реєстрації бренду Нідерланди
Призначення підлоги у стяжку
Иван / 24.09.2021
Добрый день. Можно ли укорачивать длину кабеля ? Если остаются лишний.
Администратор
Добрый день!
Иван, укорачивать или обрезать лишний кабель - запрещается! Разрешено резать только холодный конец.
Потому что нагревательный кабель идет готовыми секциями, с определенной длинной и заданной мощностью. Если укоротить длину нагревательного кабеля, то увеличивается сопротивление нагревательных жил и приведет к увеличению мощности, а это негативно сказывается на общем сроке службы и такой теплый пол лишается гарантийной поддержки от производителя.
Если у Вас есть излишек в секции теплого пола надежнее и правильнее оставить кабель цельным! Для решения этого вопроса есть несколько вариантов:
-изменить шаг укладки нагревательного кабеля в меньшую сторону (но не менее 7,5 см);
-если изменить шаг укладки невозможно, то попробуйте выполнить монтаж излишков в смежной комнате или по стенам вдоль плинтусов.
Главное оставлять кабелю возможность отдавать тепло равномерно на всем его протяжении.
